メカボックスを分解してみよう! ~かすみん技術工房~



 月刊アームズマガジンのライターを務めながらエアガンショップの店員として日々勉強中のかすみんが、エアガンのことについて詳しくレポートしちゃいます!





 どうも、最近はツインテール率少なめのかすみんです! このページでは、私自身がよりエアガンの内部構造を理解するため、そして読者の皆さんがカスタムを始めるきっかけになれるように、より詳しくレポートしていきたいと思います。前回は「メカボックスの取り出し」まででした。
 今回は、ver.2タイプのメカボックスの分解となります! 細かいパーツが一気に増えるので失くさないように注意します!



【前回の記事はこちら】



使用銃





 今回のために「E&C M4A1」を購入しました! 東京マルイさんやG&Gさんのエアガンは箱だしの状態でも性能がいいので、海外製電動ガンでかつオーソドックスなver.2タイプのメカボックスのM4A1をチョイス。バッテリーが前配線だったので、使いやすい「後方配線」にしたいと思います。


必要な工具





  • 長めのプラスドライバー
  • 六角ドライバー
  • ソルダリングツール
  • ピンポンチ
  • ハンマー
  • ラジオペンチ
  • ニッパー
  • マスキングテープ
  • 弾速計



それでは分解スタート!



手順1 ピストンを前進させる



メカボックスを分解してみよう! ~かすみん技術工房~

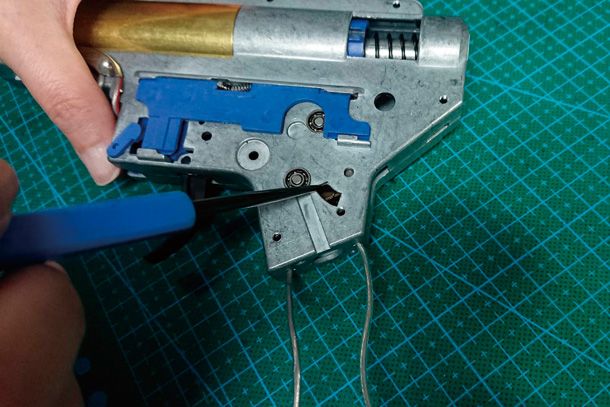

最初に、メカボックスの右側を下にし、逆転防止ラッチを解除してピストンを前進させます。これでメインスプリングのテンションが弱くなるのでメカボックスが開けやすくなります



手順2 メカボックスの固定ネジを外す



メカボックスを分解してみよう! ~かすみん技術工房~

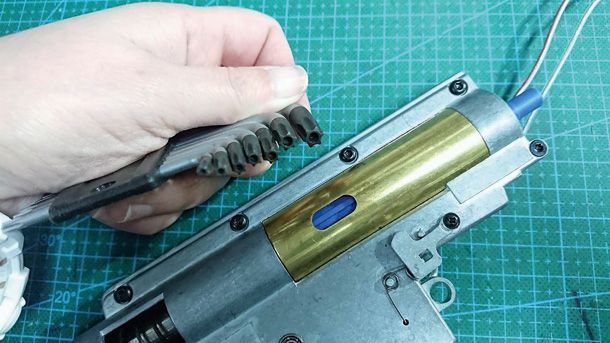

次に、メカボックスの左側を下にしてネジを外します。こちらの機種はトルクスネジでした。今後も何回か開けることを考え、市販のプラスネジに交換します



手順3 ダミーボルトキャッチスプリングを外す



メカボックスを分解してみよう! ~かすみん技術工房~

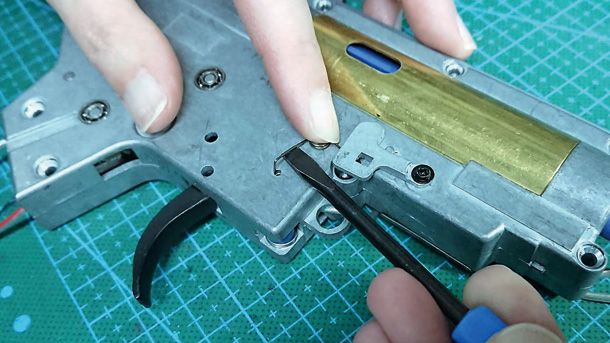

ダミーボルトキャッチスプリングを外し、その横にあるネジも外します



手順4 メカボックスのシェルを取り外す



メカボックスを分解してみよう! ~かすみん技術工房~
しっかりとスプリングガイドを押さえつける!

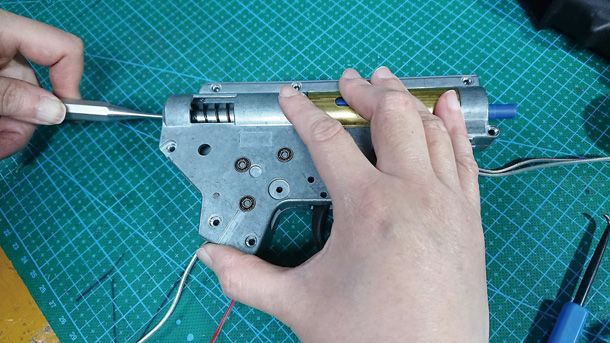

 スプリングガイドにピンポンチや細めの棒を入れ、机側に押さえつけながらメカボックスのシェルをそっと持ち上げます(ここは慎重に!)。



メカボックスを分解してみよう! ~かすみん技術工房~

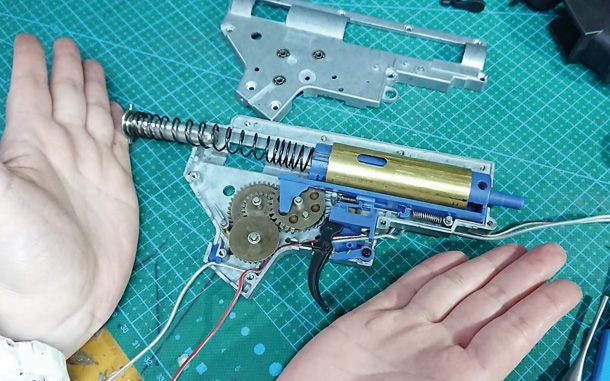

スプリングのテンションで弾け飛ばないように気をつけて!



手順5 シリンダー周りのパーツを取り外す



メカボックスを分解してみよう! ~かすみん技術工房~

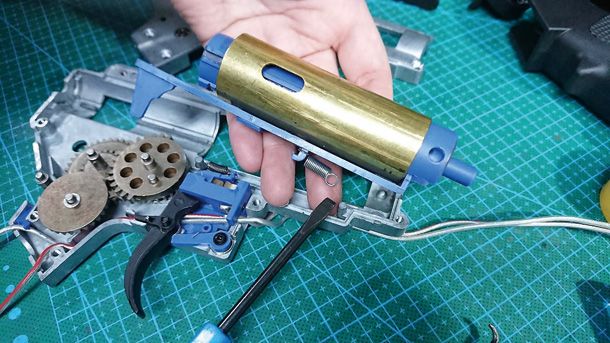

タペットプレートのスプリングを外し、「タペットプレート」、「ピストン」、「シリンダー」、「シリンダーヘッド」、「ノズル」を取り外します。グリスでベトベトです…



手順6 3つのギアを外す



メカボックスを分解してみよう! ~かすみん技術工房~

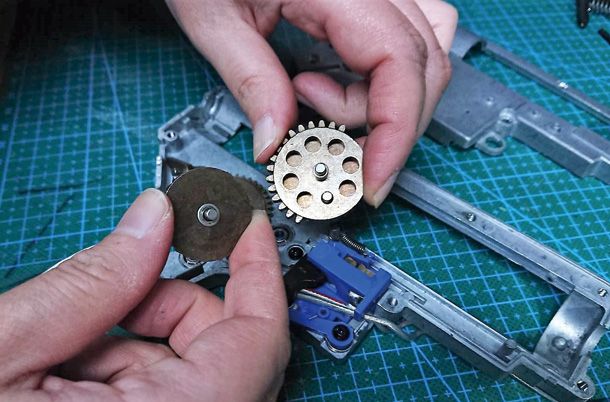

「セクターギア」、「ベベルギア」、「スパーギア」を外していきます。こちらの部分にはグリスやベタつきもなく、むしろサラサラの状態でした。しかし、それはそれで後々不具合が出る可能性があります!



手順7 トリガーを外す



メカボックスを分解してみよう! ~かすみん技術工房~

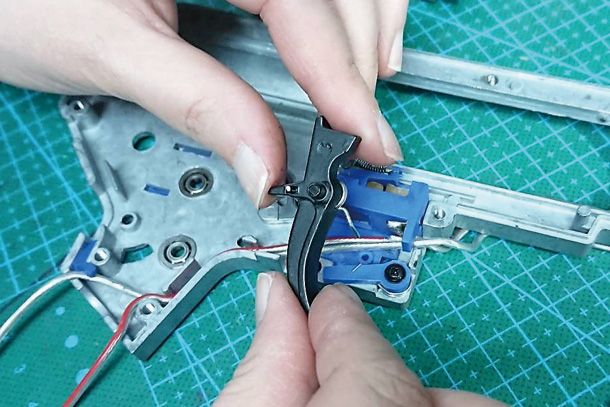

トリガースプリングが引っかからないようにセーフティカバーをずらしながら真上に引っ張りトリガーを外します



メカボックスを分解してみよう! ~かすみん技術工房~

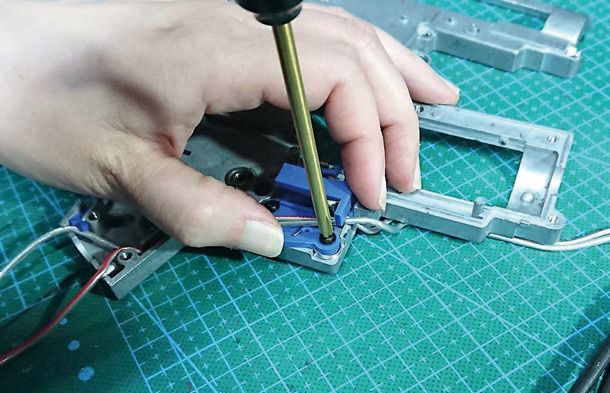

 つづいてセーフティカバーのネジを外し、セーフティカバーを外します



手順8 スイッチを外す



メカボックスを分解してみよう! ~かすみん技術工房~

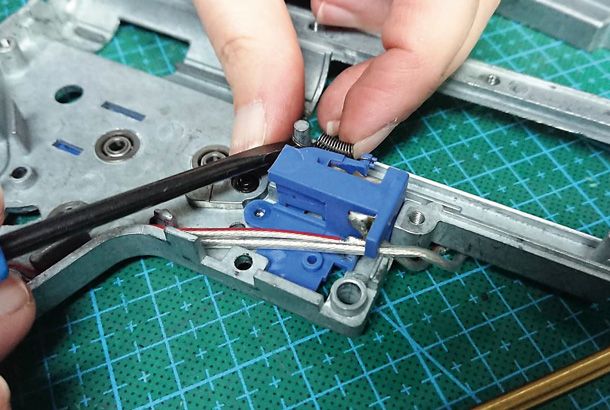

スイッチのネジを外してからスプリングを外し、スイッチを取り出します



手順9 配線を取り出す



メカボックスを分解してみよう! ~かすみん技術工房~

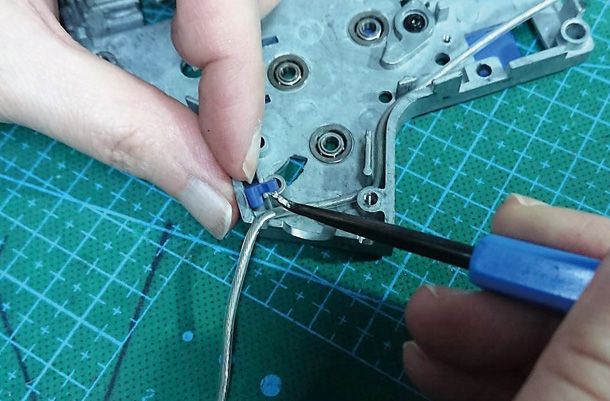

配線押さえを外して、配線を取り出します。今後は配線もついでに交換しちゃいましょう!



手順10 カットオフレバーとセレクタープレートを外す



メカボックスを分解してみよう! ~かすみん技術工房~

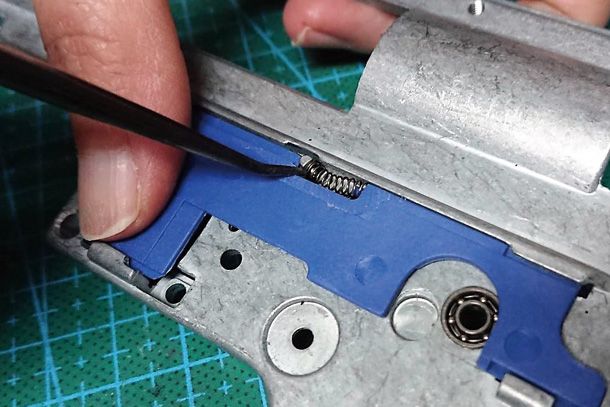

先にセレクタープレートのスプリングを取り外しておきます。スプリングの飛び出し注意!



メカボックスを分解してみよう! ~かすみん技術工房~

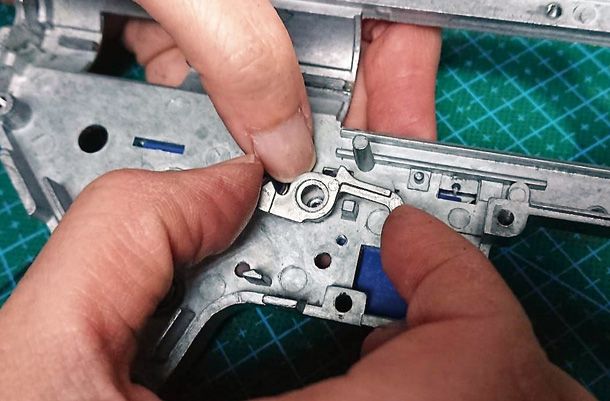

次にカットオフレバーのネジを外してカットオフレバーを外し、そしてセレクタープレートを外します



メカボックスの分解が完了!



メカボックスを分解してみよう! ~かすみん技術工房~

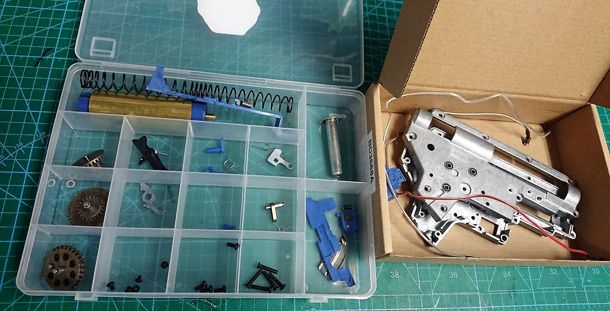

ネジやバネやスプリングがたくさん入っていましたね。バラバラにならないよう、一時保管用にジップできる小袋に入れるか、小さい箱やケースに入れて失くさないように



 いかがでしたか? ここまでエアガンをバラバラに分解したのは初めてです! ちゃんと戻せるか不安になってきました(笑)。分解時はスマホなどで工程を撮っておくことをオススメします。それでは次回もお楽しみに!



TEXT:かすみん/アームズマガジンウェブ編集部
PHOTO:GOAT
協力:AIRSOFT97
Twitter:@aburaneko517
公式LINE:@kasumin



この記事は月刊アームズマガジン2021年7月号 P.146~147より抜粋・再編集したものです。
